Espesifikasyon fonksyonèl
Aplikasyon: PC, òdinatè a pwojektè, televizyon plasma, LCD oswa CRT monitè, oswa plat - reseptè panèl, segondè definisyon miltimedya.
Sipòte cho branche nan aparèy ekspozisyon DVI.
Rezolisyon jiska 3840x2160/60Hz/1920x1080/120Hz.
Sipòte siyal dijital sèlman.
Anbalaj: PE sak
Custom: OEM ODM
Kapasite Pwovizyon pou: 100000 moso / moso pou chak mwa.

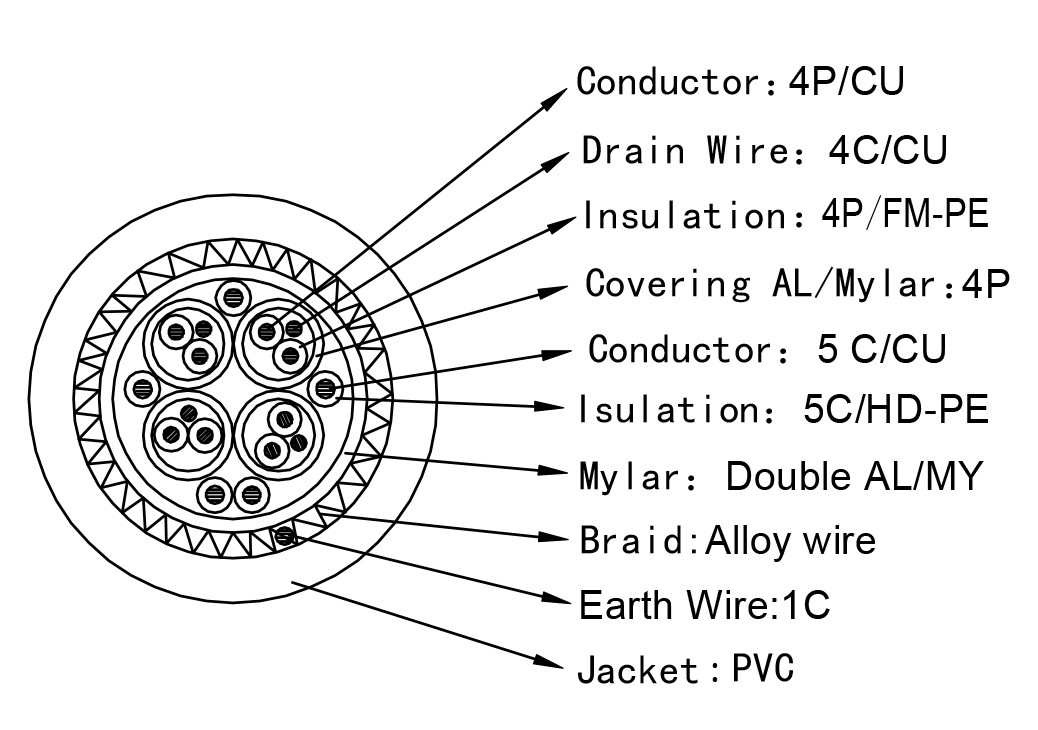

| Paramèt | ||||||
| Spesifikasyon | Avantaj | |||||
| Kondiktè | 99.99% Oksijèn-gratis kwiv | bay bon kalite-siyal dijital ki estab | ||||
| Izolasyon (jakèt enteryè) | HD-PE | Sèvi ak PE kimen kòm izolasyon, asire bon jan kalite imaj ak transmèt siyal imaj ak estabilite. | ||||
| Premye pwoteksyon | 100% papye aliminyòm | anpeche bri segondè frekans ak entèferans nan enèji elektwomayetik deyò | ||||
| Dezyèm pwoteksyon | 100% papye aliminyòm | anpeche bri segondè frekans ak entèferans nan enèji elektwomayetik deyò | ||||
| Twazyèm pwoteksyon | 95% AL + MG galon | pou evite maksimòm EMI ak RFI | ||||
| Izolasyon (jakèt ekstèn) | Anviwònman PVC jakèt / pwoteksyon nilon manch rad. (koulè si ou vle) | Long lavi; bon pwoteksyon pou kab; | ||||
| San danje | ||||||
| aparans | Piki plastik, Zn oswa Al alyaj Kalite koki metal | Bèl pwodwi DVI CABLE ki gen bèl aparans | ||||
| Konektè | Lò plake | asire transfè siyal siperyè ak tout lavi nan pèfòmans maksimòm | ||||
| Konfigirasyon | 24+1 PIN | Konplètman konfòme ak spesifikasyon DVI | ||||
| Sètifikasyon | RoHS, UL, CE | Sètifikasyon otorize pou sekirite ak sekirite | ||||
| Koulè | Pearl lò, nwa ma, ajan, lò, klere nwa, porselèn blan, porselèn nwa, chromel ak plis ankò | Varyete nan opsyon koulè ak konsepsyon atire satisfè bezwen yo nan kliyan diferan | ||||
| Kalib ki disponib | 24/26/28/30AWG | AWG opsyonèl | ||||
| Dyamèt ekstèn | 9.0mm, 8.0mm, 7.3mm, 6.0mm | AWG se korespondan ak dyamèt ekstèn. | ||||
| 24AWG-9.0mm 26AWG-8.0mm | ||||||
| 28AWG-7.3mm 30AWG-6.0mm | ||||||
| Disponib vèsyon ak longè | Longè diferan pou itilizasyon diferan | |||||
| V1.3 jiska 100m (1-50m) opsyonèl | ||||||
| Elektrik | Anbalaj ak livrezon | |||||
| Kontwòl Kalite | operasyon dapre règleman ak règ nan ISO9001:2008 | Detay anbalaj: Polybag pou pake endividyèl ak bwat katon pou chajman veso. Oswa sou demann kliyan an. | ||||
| Voltage | DC300V 5M ohm/10ms | Port: Shen zheng | ||||
| Rezistans izolasyon | 10M min | Tan plon: | ||||
| Kontakte Rezistans | 2 ohm max | Kantite (moso) | 500 - 2000 | 2001 - 5000 | 5001 - 8000 | >8000 |
| Tanperati travay | -25 degre -80 degre | Est. Tan (jou) | 14 | 17 | 21 | Pou negosye |
| Pousantaj transfè done | 10.2 Gbps Max | |||||
| Enpedans diferans | 100±10Ω (TDR) | |||||
Entwodiksyon pwodwi

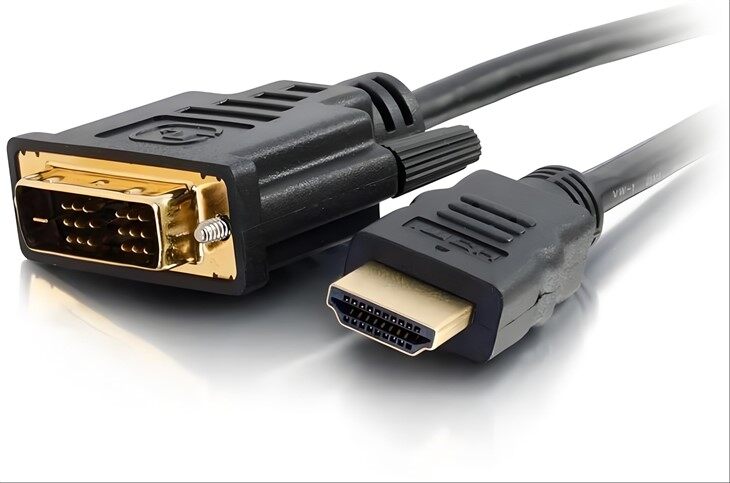

Kab HDMI a DVI 24+1 se yon kab adaptè endistriyèl-ki fèt espesyalman pou transmisyon siyal dijital ak presizyon segondè-. Li prezante yon konsepsyon 24+1 plen-pin, ki konekte san pwoblèm aparèy koòdone HDMI (tankou kat grafik/konsola jwèt) ak ekspozisyon DVI-D (tankou ekran LCD/pwojektè). Atravè yon achitekti transmisyon siyal dijital pi bon kalite, entèferans siyal analòg elimine pou asire pwodiksyon san pèt nan 3840x2160@60Hz ultra-bon jan kalite foto klè, satisfè bezwen yo nan senaryo pwofesyonèl tankou 4K D medikal ak desen jeni.
Avantaj debaz nan HDMI a DVI 24+1 Kab
Vrè transmisyon 4K san pèt, ki sipòte pwotokòl siyal gwo -vitès TMDS, ki pafètman prezante rezolisyon 3840 x 2160, san okenn kwen dente an detay
24+1 konpatibilite total-pin, totalman konpatib ak estanda lyen DVI-D single-, 100% konpatib ak monitè/kat grafik DVI endikap
Zewo-transmisyon dijital dirèk latansi, achitekti siyal dijital pi (san konvèsyon ADC/DAC), evite atenuasyon siyal, epi reyalize presizyon koulè RGB 4:4:4.
Endistriyèl -dirablite klas, lò-koòdone +28AWG nwayo kòb kwiv mete fil, anti-oksidasyon, sipòte plis pase 10,000 sik cho-swapable
Ploge epi jwe, bati-nan chip rekonesans siyal EDID, pa gen okenn enstalasyon chofè ki nesesè, adaptasyon otomatik imedyatman apre koneksyon
Senaryo aplikasyon
Manifaktirè kat grafik: Bay solisyon ekspansyon pwodiksyon DVI pou seri RTX 40 / AMD 7000 seri kat grafik
Ekspozisyon endistriyèl: Konekte ekspozisyon andoskop medikal / konsole faktori HDMI sous siyal
Sistèm konferans: Pwojektè 4K se definisyon wo ki konekte ak animatè konferans videyo a
Kesyon yo poze souvan
Q1: Èske kab hdmi a dvi 24+1 ka konpatib ak ansyen monitè DVI-mwen yo?
Sipòte! Konsepsyon pin 24+1 la pafètman matche ak koòdone DVI-D ak DVI-I (otomatikman inyore broch analòg), men li pa sipòte konvèsyon VGA.
Q2: Poukisa pa gen okenn son pandan transmisyon?
Kòm estanda DVI a sèlman sipòte transmisyon videyo, li rekòmande pou pwodiksyon son atravè koòdone odyo endepandan kat grafik la (detèmine pa spesifikasyon teknik la).
Q3: Èske li sipòte jwèt 3D/120Hz?
Sipò konplè! Li ka kouri imaj 120Hz san pwoblèm nan yon rezolisyon 1920x1080, epi li ekipe ak teknoloji G-SYNC pou elimine chire.
Q4: Ki opsyon ki disponib pou personnalisation OEM?
Disponib: Customized koulè fil / longè (1-20 mèt)
Pwosesis plak an lò/nikèl pou interfaces
Kouch trese flexural (kondisyon militè-)
Eksklizif enprime LOGO + anbalaj Customized
